Скачок напряжения для насоса

21.12.2011 - 19:20

Скачок напряжения для насосов серии Grundfos MQ

Довольно популярная сегодня малогабаритная насосная станция бытового исполнения Grundfos MQ для автоматического водоснабжения и повышения давления.

Насос MQ маломощный и тихий, его параметры удовлетворяют большинство потребителей.

Встроенные защитные функции

• защита от "сухого хода" автоматически отключает насос при отсутствии воды.
• автоперезапуск - каждые полчаса будет предприниматься попытка повторного запуска - максимум в течении 24 часов до тех пор, пока во всасывающую магистраль вновь не поступит достаточный для нормальной работы объем воды.
• Если это произойдет позднее, чем через 24 часа, насос выключится и не включится без вашего участия.
• тепловая защита немедленно остановит насос при перегреве и автоматически включит его (автоматический перезапуск) после 30-минутного охлаждения.
• активная защита от перегрева двигателя - электродвигатель охлаждается перекачиваемой водой. Поэтому насосы MQ работают очень тихо и не требует большого свободного пространства вокруг для притока холодного воздуха охлаждения двигателя (как в обычных насосах).

Преимущества насосной станции Grundfos MQ

• полностью автоматическое управление (в том числе и автоматический перезапуск);
• встроенные функции защиты мотора (тепловая защита и защита по сухому ходу);
• удобная контрольная панель управления;
• низкий уровень шума - эксклюзивное конструктивное решение;
• малые габариты и вес;
• несложный монтаж;
• большой срок службы (применения хромо-никелевой стали для всех деталей, подвергающихся высоким нагрузкам).

Технические характеристики насосной станции Grundfos MQ

• Максимальная подача : 4,2 куб.метра в час
• Максимальный напор : 44 метра
• Высота всасывания : 8 метра (максимальный)
• Температура перекачиваемой воды : 0 до 35°С
• Температура окружающей среды : 45°С (максимальный)
• Рабочее давление : 7,5 бар
• Напряжение : 220 В
• Частота тока : 50 Гц
• Номинальный ток : 4 А
• Пусковой ток : 11,7 А
• Потребляемая мощность : 1000 В

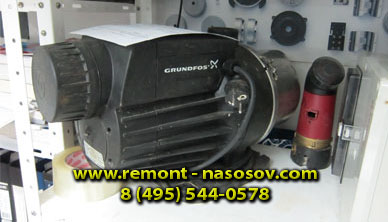

Итак мы видим, что большинству потребителей он вполне подходит. Однако в Ремонт Насосов поступают на ремонт Grundfos MQ. Давайте посмотрим внутрь одного из принесенных нерабочих насосов. Насос поступил по гарантии. Определение гарантийного случая проводится в Сервисном Центре. Если случай не подпадает под гарантийные, ремонт проводится на платной основе!

Ремонт насоса начинается с диагностики. Сервисный специалист проводит полную диагностику насоса в соответствии с сервисными инструкциями и требованиями производителя Grundfos. Диагностика насоса показывает следующее:

• все части насоса целы
• корпус насоса не имеет видимых повреждений
• механическая работоспособность полная
• насосная часть исправна
• двигатель исправен
• датчики исправны
• реле давления исправно
• все соединения герметичны и исправны
• кабель питающий исправен
• блок электронного управления и защиты неисправен

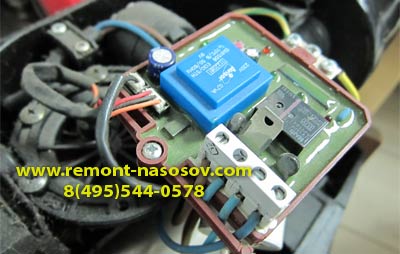

Вот он этот блок управления и защиты:

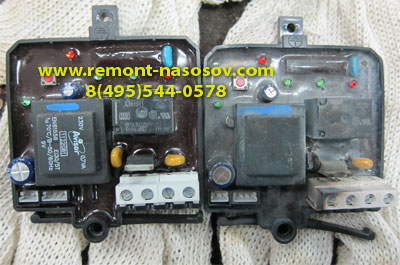

Очевидным является то, что блок неисправен - сгорел. Для наглядности сравнения положим рядом исправный блок.

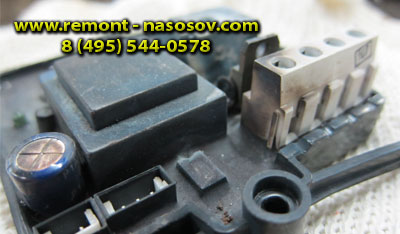

Сгоревший блок обуглен, видны следы подгорания элементов. Ряд элементов разрушены.

Дальнейшая диагностика управляющего блока показала, что сгорел он от высокого скачка напряжения.

Скачок напряжения был довольно высокий и блок вышел из строя. Качество напряжения и других параметров питающей сети обеспечивается потребителем и в гарантийные обязательства производителя насоса не входит. Это значит, что ремонт насоса будет проведен на платной основе. Когда ремонт насоса будет завершен гарантия будет предоставлена только на новый блок управления.

Клиент соглашается на платный ремонт насоса.

В данном случае ремонт насоса длится 15 - 20 минут. Проводится замена сгоревшего блока.

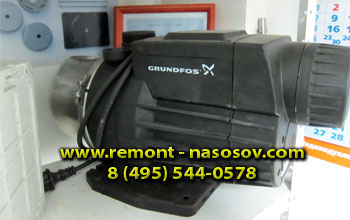

Насос собирается. Проводится проверка нового блока управления. Теперь насос ставится на обязательные стендовые испытания и проверяются все параметры насоса (основные - электрические и гидравлические). Проверка и регулировка насоса закончена. Готовый и исправный насос ждёт своего хозяина.

А теперь задача сервисного инженера после того как он провел ремонт насоса дать рекомендации по дальнейшей эксплуатации насоса в плане профилактики повтора ситуации подобного выхода из строя.

Что можно рекомендовать для защиты от скачков напряжения?

Производство средств защиты оборудования от повышения напряжения имеет довольно широкий диапазон:

• защита от скачков напряжения - саморазрушающаяся
• защита электронная
• защита релейная электромеханическая
• стабилизаторы напряжения с функцией защиты от скачков напряжения
• специальная защитная насосная автоматика

По видам исполнения защитные устройства производятся нескольких видов:

• Модули защиты для монтажа в электрический щит (модульное исполнение на DIN рею)
• Блоки отдельно стоящие с включением в розетку, потребитель включается в блок
• Блоки устанавливаемые на вводной кабель до распределительного щита
• Коробки пластиковые коммутационные устанавливаемые непосредственно перед потребителем
• Блоки защищенного исполнения для использования на улице

Теперь клиенту нужно определиться с удобным для него вариантом, приобрести устройство защиты и произвести необходимые изменения в своей системе электроснабжения насоса. Для точности подбора клиент обычно присылает варианты подбора в Сервисный Центр на согласование и Сервисные инженеры по характеристикам указанных устройств рекомендуют наиболее подходящее.

В случае необходимости Сервисный Центр может выполнить все задачи по подбору, поставке и установке систем защиты на ваше оборудование. В этом случае Сервис проводит диагностику остальных систем клиента и систем электрощитового хозяйства. При необходимости устраняются обнаруженные неполадки и рекомендуются дополнительные изменения.

Сервисная Служба
