Ремонт насосов Grundfos TP и CR после разморозки
14.07.2013 - 15:11
Ремонт размороженных насосов системы отопления
Заявка на диагностику и ремонт вышедших из строя насосов поступила от организации ЖКХ обслуживающей небольшой жилой комплекс. Необходимо в кратчайшие сроки провести диагностику и оценить стоимость ремонтных работ для возвращения насосов в рабочее состояние.
Причина заявки:
- Два насоса Grundfos TP системы циркуляции отопления вышли из строя по причине разморозки в период кратковременного прекращения подачи воды из магистрали города.
- Третий насос Grundfos CR вышел из строя тоже по причине разморозки при кратковременном прекращении подачи воды из городской сагистрали.
Вызов не гарантийный. Насосы в эксплуатации несколько лет.
Диагностика помещения насосной станции
При осмотре помещения расположения насосов выяснилось следующее:
- помещение - пристройка к зданию
- теплоизоляция помещения отсутствует
- системы водяного отопления помещения нет
- системы электрического отопления помещения нет
- системы аварийного воздушного отопления нет
- насосы системы установлены в помещении правильно

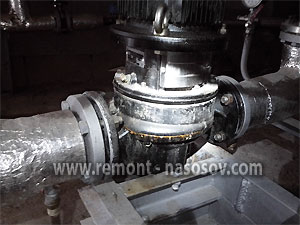

Диагностика насосов Grundfos TP

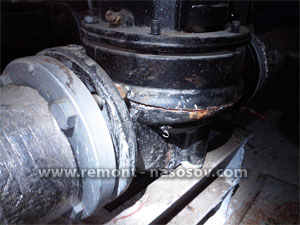

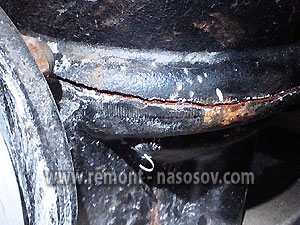

- улитка насосов Grundfos TP лопнула вдоль линии хода рабочего колеса, требуется замена
- двигатель исправен, электро-технические показатели в норме, пригоден для дальнейшей эксплуатации
- вал насоса нормальный, деформации и изгиба нет, пригоден для дальнейшей эксплуатации
- Крышка насосной части цела, трещин и разрушений не обнаружено, пригодна для дальнейшей эксплуатации
- торцевое уплотнение изношено, рекомендуется замена
- рабочее колесо нормальное и не имеет внешних повреждений, пригодно для дальнейшей эксплуатации
Диагностика насоса Grundfos CR

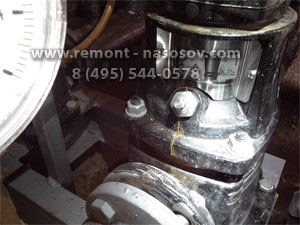

- крышка насосной части насоса Grundfos CR лопнула по вертикали через клапан выпуска воздуха, необходима замена
- торцевое уплотнение слиплось, нуждается в замене
- опорная часть насоса нормальная
- гильза насоса исправна
- рабочие колеса имеют видимый износ, рекомендуется замена
- камеры рабочего колеса деформированы, необходима замена
- вал насоса нормальный, износ небольшой, годится для дальнейшей эксплуатации
- электродвигатель насоса исправен
Диагноститеское заключение:
- заменить неисправные части всех насосов
- заменить рекомендованные изношенные части насосов
- произвести утепление помещения
- произвести утепление двери в помещение
- оборудовать помещение конвекционным электрическим отоплением
- оборудовать помещение аварийным электрическим воздушным отоплением (воздушная пушка)
- включить помещение в список обязательного круглосуточного мониторинга с записью в журнале
Ремонт насосов
В срочном порядке на объект доставлены необходимые запчасти для насосов. На насосах выполнены следующие работы.
Насосы Grundfos TP:
- заменена треснувшая улитка
- заменены торцевые уплотнения
- заменены все прокладки
- насосы собраны
- выполнен пробный пуск
- замерены все электрические параметры - норма
- насосы введены в эксплуатацию
Насос Grundfos CR:
- Заменены камеры рабочих колес
- заменено торцевое уплотнение
- заменена крышка насоса
- заменены все прокладки
- насос собран
- выполен пробный пуск
Замер электрических и гидравлических параметров работающего насоса показал что насос эксплуатируется неправильно. Его рабочий режим лежит на пределе рабочей характеристики близко к холостому ходу.
Поджимая напорную задвижку и наблюдая за манометрами на входе и выходе сформировали режим близкий к нормальной работе в рабочей точке.
Итоги и рекомендации
При оборудовании плохо отапливаемых помещений для размещения насосов обязательно предусматривайте теплоизоляцию помещений и дополнительные способы отопления помещения должны быть включены в круглосуточный мониторинг в период отопления и периоды похолодания с возможностью разморозки насосов настраивайте работу насосов в соответствии с инструкцией по эксплуатации. Неправильная работа приводит к быстрому износу торцевого уплотнения, а у некоторых типов насосов к преждевременному выходу насоса из строя.
