Ремонт дренажного насоса Grundfos AP

19.01.2012 - 19:20

Ремонт насоса проводится только в том случае, если есть целесообразность ремонта. Некоторые виды насосов при выходе из строя довольно сложны в ремонте. Есть насосы, которые достаточно качественно и продуманно выполнены, ремонтопригодны и удобны для сервисного обслуживания. В статье рассмотрим ремонт насоса Grundfos AP - промышленного насоса дренажной серии.

Насос Grundfos AP довольно прост и надежен. Сервисное обслуживание насоса продумано и удобно. Качество насоса проверено временем. Однако со временем наступает ситуация - насос сломался. Что делать? Вариантов как правило два - купить новый или ремонтировать.

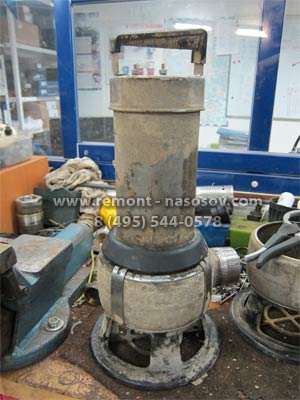

В сервис поступил на ремонт дренажный насос Grundfos серии AP. Данный дренажный насос относится к промышленной группе оборудования. Дренажный насос поступил в ремонт нерабочем состоянии.

Диагностика дренажного насоса

• Стендовое тестирование показало полную неисправность электродвигателя

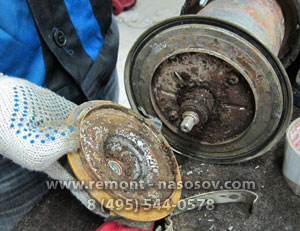

• Разборка насоса показала, что корпус не имеет механических повреждений

• рабочее колесо внешних повреждений и механического износа не имеет
• торцевое уплотнение сильно загрязнено

Дальнейшая разборка показала, что торцевое уплотнение изношено.

По состоянию рабочего колеса дренажного насоса можно сделать вывод, что профилактические работы при эксплуатации насоса не проводились. Сильное загрязнение – тому подтверждение.

При извлечении торцевого уплотнения из двигателя пошел под давлением воздух с резким запахом гари и вспенившаяся белая эмульсия (выделена красным кругом на фото).

Это говорит о том, что обмотка статора двигателя подверглась горению.

Результат диагностики дренажного насоса

Насос вышел из строя из-за перегрева и поломки двигателя.
Торцевое уплотнение изношено.

Причин перегрева может быть несколько:

• неисправность датчика уровня (дренажный насос не мог остановиться и работал до выхода из строя)
• нарушен режим работы насоса (насос предназначен для кратковременной работы)
• перекачиваемая жидкость имела высокую температуру (недостаток охлаждения двигателя)
• перекачиваемая жидкость имела высокое содержание песка и других твердых частиц (цемент или бетон) что затрудняет работу насоса
• проблема в электроснабжении – понижение или скачек напряжения, неправильное подключение)

Сервисное решение

• ремонт дренажного насоса возможен
• насосная часть в хорошем состоянии, износ низкий

рекомендуется провести ремонт дренажного насоса

• замена двигателя
• замена торцевого уплотнения
• чистка насоса

Клиент подтвердил решение произвести ремонт дренажного насоса согласно сервисному решению.

Ремонт дренажного насоса

1. Производится заказ двигателя для насоса АР у производителя Grundfos
2. Через несколько дней двигатель поступает в сервисный центр

3. Начинается непосредственный ремонт дренажного насоса

   • замена двигателя
   • замена торцевого уплотнения
   • очистка рабочего колеса
   • очистка насосной части
   • сборка насоса

4. Обязательные стендовые испытания насоса

   • замер гидравлических характеристик на предмет соответствия параметрам насоса
   • замер электрических параметров работающего насоса на предмет соответствия параметрам насоса

Гарантийные обязательства

Гарантия предоставлена на установленные оригинальные запчасти:

• электродвигатель дренажного насоса Grundfos AP  - 12 месяцев
• торцевое уплотнение дренажного насоса Grundfos AP  - 12 месяцев

Сервисные рекомендации для клиента

Клиенту было рекомендовано проводить раз или два в год промывку и чистку насосной части дренажного насоса. Также рекомендовано проверить датчик уровня который запускает и останавливает насос. Провести его регулировку в соответствии с правилами монтажа и эксплуатации.

Итак подводим итоги

Ремонт дренажного насоса Grundfos AP выполнен Сервисным Центром «Ремонт Насосов» в течение недели со дня поступления. Насос восстановлен до 100% работоспособности. Гарантия на новый двигатель и торцевое уплотнение 12 месяцев. Произведена чистка насосной части. От нового дренажного насоса данный насос отличается только внешним видом – по нему видно что он использовался, однако рабочие характеристики от нового дренажного насоса не отличаются. Можно сказать, что клиент получил практически новый дренажный насос с гарантией.

Сервисный Центр "Ремонт Насосов" осуществляет поставку запасных частей к насосам. Напоминаем что гарантия 12 месяцев предоставляется только на оригинальные запчасти производителя Grundfos.
