Ошибки монтажа насосов
26.11.2011
До 90% проблем выхода из строя современных качественных насосов в короткий срок связано с ошибками монтажа и ввода в эксплуатацию. Насосы выходят из строя в этом случае в 2-4 месяца со дня запуска. Рассмотрим эти ошибки на примере насосов консольного типа. Эти насосы считаются классикой насосного производства и всё-таки с их монтажом и вводом в эксплуатацию ошибки самые частые.
В этой публикации разберем три наиболее частые причины поломки насосов из-за неправильного монтажа:
- Ошибки при изготовлении фундамента
- Ошибки монтажа виброгасящих элементов
- Неправильная центровка валов насоса и двигателя
При рассмотрении ошибок монтажа мы будем использовать опыт специалистов Сервисного Центра, Нормативную документацию производителя насосов и базу данных Сервиса в части вызовов сервисных специалистов на реальные объекты.

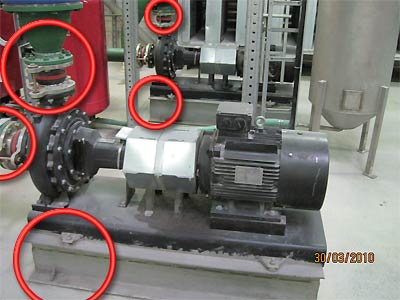

Вот образец типичной ошибки монтажа консольного насоса, в данном случае Grundfos:
Кругами обведены места ошибок монтажа видимые сразу:
- Фундамент не соответствует требованиям по монтажу
- Вибровставки установлены неправильно

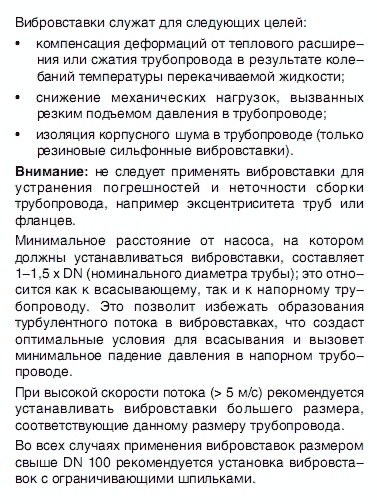

Прочитаем, что в инструкции по монтажу сказано производителем Grundfos по вибровставкам:

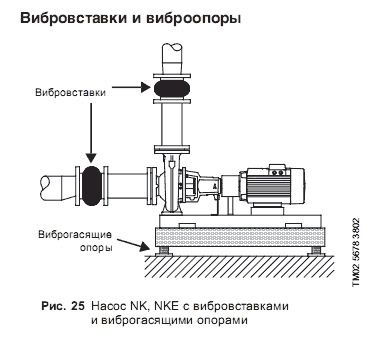

Ниже из инструкции по монтажу приведена схема насоса с правилами установки вибровставки.
На рисунке хорошо видно как установлена вибровставка. Полуторное расстояние от насоса на обоих концах хорошо различимо. На схеме отчетливо виден бетонный фундамент под которым установлены виброгасящие опоры.

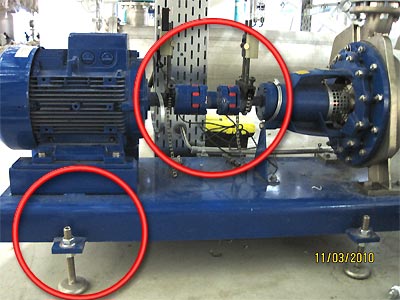

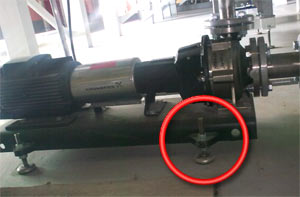

Теперь рассмотрим еще один вид ошибок, которые привели к выходу из строя насосов. В данном случае у насосов не сделан фундамент, неправильно установлены виброопоры, не выполнена центровка, не проводился ввод в эксплуатацию, который должен был всё это выявить до момента запуска в работу оборудования.
По фундаменту тоже простые и понятные нормативные требования производителя насосов:

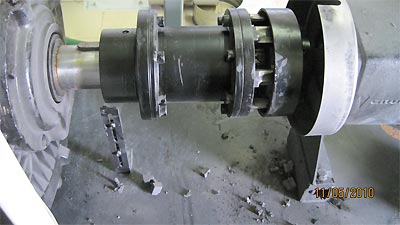

А вот что бывает когда при монтаже и вводе в эксплуатацию не проводят ЦЕНТРОВКУ ВАЛОВ насоса и двигателя

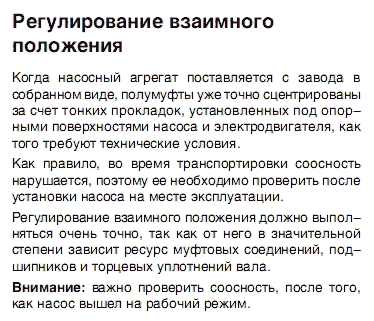

Вот требования по центровке валов насоса:
ВНИМАНИЕ! Все насосы показанные на фото вышли из строя в короткий срок: от нескольких дней до нескольких месяцев. Все они находились на сроке официального гарантийного обслуживания. Однако в связи с несоблюдением правил монтажа рекомендуемых производителем насосов гарантия была аннулирована и ремонт производился эксплуатирующей организацией на платной основе!
Если у Вас есть вопросы или сомнения в правильности монтажа или ввода в эксплуатацию оборудования свяжитесь с Сервисным Центром и уточните всю необходимую информацию.
